Blind Vias
Die Integrationsdichte moderner elektronischer Baugruppen wächst stetig. Diesem Trend ist neben den Bauelementen (µBGA, CSP, FC) vor allem die Leiterplatte als Schaltungs-träger ausgesetzt. Neben der allgemeinen Verringerung von Strukturbreiten (Leiterbahnbreiten und Abstände) sind Blind Vias (Sacklöcher) ein zum Teil notwendiges und probates Mittel, um neue Konstruktions- und Layoutmöglichkeiten für die Leiterplatte zu erschließen.Spricht man heute über Blind Vias, denkt man oft automatisch an Laserbohren. Dies ist in einer Serienfertigung sicherlich die einzig wirtschaftliche, nicht jedoch die einzig technisch machbare Lösung. Mit Hilfe modernster Kontaktbohr-CNC-Maschinen und neuartigen, speziellen Bohrwerkzeugen sind insbesondere beim Prototyping mechanisch gebohrte Blind Vias eine qualitativ und wirtschaftlich mindestens gleichwertige Lösung.
CONTAG verfügt über diese Technologie und bietet diese komplexen Schaltungen natürlich auch im Eildienst an. Die vorliegende Technologie-Info soll Ihnen mit grundsätzlichen und speziellen Erklärungen Hilfestellung bei einer technisch und kostenmäßig optimierten Schaltungsentwicklung geben.
Begriffsklärung
Technische Ausführung für Sacklöcher
Vorteile mechanisch gebohrter Sacklöcher
Qualitätssicherung
Layoutrichtlinien
Zusammenfassung
DOWNLOAD Technologie-Info Blind Vias (2,1 MB)
Begriffsklärung

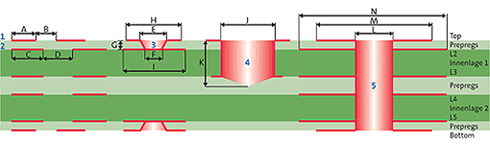

Aufbau eines 6-Lagen-Multilayers mit Blind Vias:
Ferner stehen Stacked und Staggered Microvias zur Verfügung. Die auf Ihren Anwendungsfall anwendbaren Layout-Vorgaben stimmen wir gerne mit Ihnen ab.

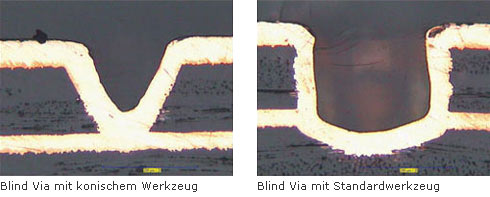

Technische Ausführung für Sacklöcher
Eintrittsdurchmesser | Werkzeug | Dielektrika | Aspect Ratio |
---|---|---|---|
0,10mm – 0,40mm | Standard oder konisch | Beliebig, Standard: FR4 | >=1:1 |
0,30mm – 0,55mm | Standard (α=130) | Beliebig, Standard: FR4 | >=1:1 |
0,55mm – 6,05mm | Standard (α=130) | Beliebig, Standard: FR4 | >=1:1 |
Vorteile mechanisch gebohrter Sacklöcher
- Anbindungen über mehrere Ebenen problemlos möglich
- Auch größere Durchmesser als Sackloch problemlos realisierbar
- Es können beliebige Dielektrikamaterialien verarbeitet werden
- Höchste Anbindungszuverlässigkeit durch die Geometrie des Werkzeuges
- Höchste Genauigkeit und Reproduzierbarkeit der Sacklochtiefe durch Kontaktbohren (+–15µm)
- Hohe Wirtschaftlichkeit beim Prototyping
Qualitätssicherung
Regelmäßige Maschinen- und Prozessuntersuchungen sowie auftragsbezogene Einricht- und Schliffuntersuchungen sichern eine höchste Genauigkeit bei der Bohrtiefe, der Registrierung auf den Anbindungslagen sowie bei der Cu-Metallisierung der Sacklöcher. Wir garantieren ≥20µm Cu-Auflage im Sackloch.
Layoutrichtlinien

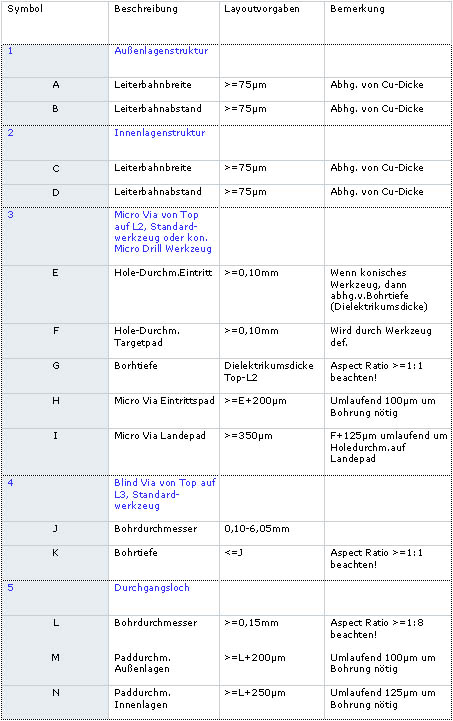

Richtlinien zum prinzipiellen Aufbau von Multilayern entnehmen Sie bitte der Produkt-Info „Multilayer“, als Layoutrichtlinien, insbesondere zur Sacklochthematik, dienen Ihnen die Werte der Tabelle unter Punkt 2, „Begriffsklärung“.
Zusammenfassung
Bei mechanischem Tiefenbohren werden Umsteigebohrungen beliebigen Durchmessers mit optimaler Geometrie und höchster Anbindungsqualität eingebracht. Bei Beachtung des zulässigen Aspect Ratios sind Anbindungen über mehrere Ebenen ebenso möglich wie Micro Vias mit einem Durchmesser <0,20mm.
Für weitergehende technologische Fragen rund um das Thema Leiterplatten wenden Sie sich bitte an unser CONTAG-Team (Tel. 030 / 351 788 – 0 oder team@contag.de).
Ausgabestand: G
